¡Así que ha comprado, o está buscando comprar, la bañera de hidromasaje independiente de sus sueños! Cablearlo usted mismo es una gran tarea y puede ser peligroso, pero estar informado puede ayudarlo a decidir si está listo para esta próxima gran aventura.
¿Puede su caja eléctrica principal manejar la carga?
La caja eléctrica principal es un conjunto de contención de metal gris al ras de la pared, generalmente fuera de la vista en algún lugar de su casa y controla toda la energía que ingresa a su casa. Cada interruptor representa una zona de energía que ha sido calculada por un electricista de acuerdo con el código NEC para satisfacer las necesidades eléctricas de esa zona y combinar zonas para liberar un interruptor es una mala idea.
Los interruptores de repuesto deben estar marcados, pero muchos contratistas no proporcionan interruptores de repuesto durante la construcción, así que busque placas de cubierta en blanco. Dependiendo de cuántos espacios en blanco tenga, determinará la capacidad de potencia de su bañera de hidromasaje.
- Un espacio en blanco:capacidad de bañera de hidromasaje de 110 voltios
- Dos espacios en blanco:capacidad de bañera de hidromasaje de 110 o 220 voltios
Si todos los espacios están llenos, deberá llamar a un electricista para que instale una caja de interruptores principal más grande o una segunda caja antes de continuar. Sin embargo, si llega a esto, también puede hacer que conecten el jacuzzi. El costo de mano de obra por el trabajo adicional sería insignificante.
Spa de 110 versus 220 voltios
Los beneficios de un spa 220 cableado superan la facilidad de un spa 110 enchufado, ya que la potencia, el tamaño y las opciones adicionales hacen que la experiencia sea más cómoda. El extremo enchufado de un spa 110 es más conveniente para la instalación, ya que una salida exterior se puede convertir fácilmente en un circuito dedicado, pero sin el amortiguador adicional del panel del spa, es posible que se produzcan disparos falsos por falla a tierra, lo que sería un inconveniente para el entretenimiento.
Cómo instalar un panel de spa exclusivo
Este tutorial cubre la instalación de un spa de 220 voltios en una casa de una sola planta sin sótano y un panel de interruptores principal ubicado en un garaje adjunto para simplificar.
Experiencia eléctrica previa necesaria para una instalación segura
Un panel de interruptores abierto es una alimentación directa en vivo desde la red. Es probable que un cortocircuito acabe con todo el vecindario antes de que se dispare un seguro y ese cortocircuito podría provocar un arco eléctrico o una explosión que lo hará llamar a más de un electricista para que lo repare. Asegúrese de haber cableado correctamente un triturador de basura, lavavajillas, calentador de agua o cualquier electrodoméstico con un interruptor existente antes de intentar esta tarea.
Antes de comenzar
Antes de continuar, verifique los códigos de construcción locales para ver si necesita obtener un permiso para trabajar en el exterior. Lo más probable es que lo hagas.
De acuerdo con el código, debe instalar una desconexión en el exterior de la casa junto al spa llamada panel de spa. Ubique el panel del spa sobre el borde del spa al menos a cinco pies de distancia y a la vista del spa por seguridad. El circuito GFCI del panel del spa crea un amortiguador entre la bañera de hidromasaje y el disyuntor para reducir cualquier disparo falso del disyuntor durante el funcionamiento. Como con cualquier proyecto eléctrico, necesitará un ayudante para esta tarea.
Herramientas
- Taladro con brocas
- Destornilladores
- Cortatubos de PVC
- Martillo
- Cortador/pelador/engarzador de cables
- Medidor de voltaje
- Alicates de bloqueo de canales
- Pistola para calafatear
Materiales
- Disyuntor de doble polo
- Cable calibre 12 en cuatro colores rojo, blanco, negro y verde
- Tubería de PVC de 1/2" y accesorios de mampara
- Conductos y accesorios flexibles herméticos a líquidos de 1/2"
- Gabinete de panel de spa
- Pegamento para PVC
- Engarzados de alambre
- Tornillos
- Corbatas
- Malla impermeabilizante
Proceso de instalación
Los siguientes pasos llevarán algo de tiempo, así que mantenga cerrados los refrigeradores/congeladores y avise a la casa de la pérdida de energía.
- Salga a la ubicación preferida del spa.
- Desmonte el recinto del panel del spa. Use el marco del panel del spa para medir y marcar agujeros en el exterior de la casa a un mínimo de cinco pies pero a la vista del spa.

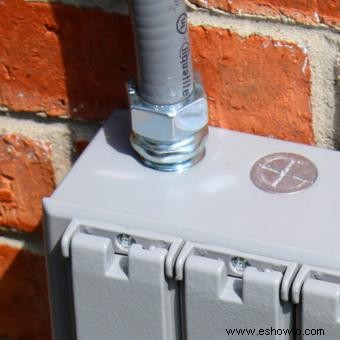

- Perfore orificios en las marcas y monte el marco del panel en la pared con tornillos. Use un martillo para quitar el orificio ciego superior del marco del panel e inserte sin apretar el conector de PVC del mamparo en el panel.
- Mida la longitud de la tubería de PVC desde el accesorio del mamparo hasta el alero de la casa y taladre un orificio en el alero para la entrada de la tubería.
- Corte el tubo 1 pulgada más largo que la medida e inserte la parte superior del tubo en la abertura y la parte inferior en el accesorio. Pegue la conexión de PVC en el panel y apriete la conexión del mamparo. Selle la entrada de la víspera con masilla.
- Empuje los cables blanco, verde, negro y rojo en el accesorio del conducto y alimente el cable en el ático. Pídale a un ayudante que atrape los cables en el ático y asegúrelos con bridas para que los cables no se caigan.
- Vaya al panel de interruptores en el garaje.
- Apague el disyuntor principal. Retire la cubierta del panel principal para exponer los interruptores y el cableado de la casa.
- ¡Advertencia! ¡Las líneas eléctricas entrantes todavía están activas! Use un voltímetro para ubicar los cables calientes que ingresan a la casa, los cables más grandes en el panel y marque en el aislamiento.
- Quite los 2 espacios en blanco del panel en la cubierta que retiró para que encajen sobre los interruptores nuevos y 1 parte superior del panel para el montaje del mamparo de PVC. Inserte sin apretar el accesorio en la parte superior del panel.
- Mida el área desde el accesorio del mamparo hasta el techo y perfore un orificio en el techo directamente arriba. Corte el tubo de PVC 1 pulgada más largo que la medida e inserte la parte superior del tubo en el techo y la parte inferior en el accesorio. Pegue la conexión de PVC y apriete la conexión del mamparo.
- Ve al ático.
- Tire del cable a través del ático desde el conducto del panel del spa y colóquelo junto al conducto del panel de interruptores principal sobre el garaje.
- Vaya al garaje y pídale a un ayudante que empuje los cables por el conducto desde el ático. Una vez que los cables aparecen en la abertura del conducto, haga que el ayudante deje de empujar y jale lentamente los cables hacia abajo y lejos de la alimentación doméstica activa hasta que lleguen a la parte inferior del panel de interruptores principal.
- Pase los cables con cuidado a través del panel principal alineando el rojo y el negro con las nuevas posiciones del interruptor, el cable blanco con la barra neutra y el cable verde con la barra de conexión a tierra. Pele cada cable e insértelo en la conexión y en los nuevos interruptores y apriete la lengüeta con un destornillador.
- Asegúrese de que los interruptores nuevos estén apagados y asegurados a la barra colectora. Dirija el exceso de cable a los lados del panel de interruptores principal y asegúrelo con bridas para evitar interferencias con los interruptores.
- Vuelva a instalar la cubierta del panel principal ajustándola para los nuevos interruptores. Asegúrese de que el interruptor nuevo permanezca apagado y encienda el interruptor principal para reanudar la energía doméstica.
- Salga a la ubicación del panel del spa.
- Corte el cable que ingresa al conducto del carrete de 10 pulgadas de largo para cada rojo, verde, negro y blanco. Pele el revestimiento y conecte los cables rojo, negro y blanco al GFCI en el panel del spa y el verde a la lengüeta de conexión a tierra. Asegúrese de que el interruptor del spa esté apagado. No cierre la caja.
- Utilice un martillo para abrir el orificio de ajuste en la parte inferior del panel del spa y la caja de alimentación del spa en el spa nuevo. Asegure el ajuste hermético con pinzas en ambas cajas.
- Mida la tubería a prueba de líquidos para que encaje entre los accesorios, agregue longitud para el tendido o entierro si es necesario, y agregue 12 pulgadas adicionales para reducir la tensión en la tubería. Cortar tubería.
- Pase todos los cables de los carretes rojo, verde, negro y blanco primero a través del accesorio del panel del spa, luego del tubo hermético y tercero del accesorio de la caja de alimentación del spa, y termine en el spa de acuerdo con las especificaciones del fabricante.
- Empuje la tubería con cables en ambos accesorios y asegúrelos con pinzas. Cierre la caja de alimentación del spa.
- Corte el cable que ingresa al conducto del carrete de 10 pulgadas de largo para cada rojo, verde, negro y blanco. Pele los extremos del cable y conéctelos al cable correspondiente en el panel GFCI. Ensamble el panel del spa.
- Vuelve al garaje.
- Encienda los disyuntores del panel principal.
- Sal al panel del spa.
- Verifique que el spa tenga energía y luego apague el disyuntor del panel del spa antes de llenarlo con agua.
- ¡Disfruta!
Haga inspeccionar su trabajo
Asegúrese de hacer un trabajo presentable tanto desde el punto de vista eléctrico como cosmético porque necesitará que lo inspeccionen, pero el inspector no solo está ahí para revisar su trabajo. También agregan la mejora a su propiedad aumentando el valor de su hogar.
Incluso si el inspector falla en su cableado, le explicará lo que debe hacer para que pase, así que no tema la inspección. Además, siempre es más seguro tener un segundo par de ojos cuando se trata de electricidad.
